詳細描述

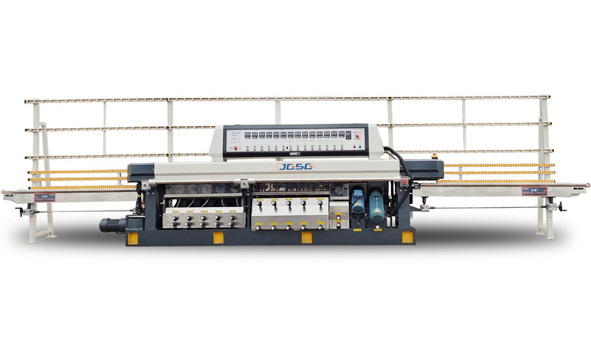

該機型是一款具有結構先進，操作簡單的磨邊機，其直邊、異形邊本著緊密結合，功能互補的優勢，是目前組合機型里面功能、效力、精度最強大的一款，獨特之處在于機型的懸轉擺架，可在0-45度之間任意擺動，也大大改良了傳統組合機型的諸多缺陷，從而達到粗磨、精磨、拋光一體化的最佳狀態。
| 磨頭數量 | 13 個 | 進料速度 | 0.7~5m/min |
| 最小加工尺寸 | 100mm*100mm | 加工板材厚度 | 12~80mm |
| 倒角磨削量 | 1~5mm | 底邊磨削量 | 1~3mm |
| 電源 | 380V/50Hz/3P | 總功率 | 50KW |
| 重量（毛重） | 4300KG | 外型尺寸 | 8000*1000*2000mm |
| 名稱 | 主要配置說明 |
| 底座、大梁 | 鑄造件，退火時效處理、精密磨床加工 |
| 壓板 | 選用高分子材料，具有較高的耐磨性。 |
| 磨頭電機 | 湖南勁龍電機 |
| 水泵 | 勁龍 |
| 主傳動電機 | 巨泓變頻電機2.2kw |
| 主傳動變頻器 | 邁凱諾 |
| 主傳動蝸輪箱 | 廣東 億全 |
| 軸承 | 浙江 |
| 磨頭水箱 | 優質不銹鋼 |
| 熱繼電器 | 天正 |
| 交流接觸器 | 天正 |
| 低壓斷路器 | 天正 |
| 變壓器 | 中泰 |
| 空氣開關 | 天正 |
| 電壓表 | HUA |
| 電流表 | HUA |
| 同步帶 | 自制件 |
注：1、此為標準配置，如有改變均在同等的質量以上的情況下更改。
2、隨機附贈 ：A、 工具箱一個及工具一套。 B、 磨輪一套（設備出廠前已裝在主機上）。
| 磨頭 | 磨頭1# | 磨頭2# | 磨頭3# | 磨頭4# | 磨頭5# | 磨頭6# | 磨頭7# | 磨頭8# | 磨頭9# | 磨頭10# | 磨頭11# | 磨頭12# | 磨頭13# |
| 功率（KW） | 4.5KW | 4.5KW | 4.5KW | 4.5KW | 3KW | 3KW | 3KW | 3KW | 4.5KW | 3KW | 3KW | 3KW | 3KW |
| 磨輪 | 背切鋸片 | 前道精磨 | 花邊成型 | 金剛輪 | 平邊水磨片 | 平邊水磨片 | 平邊水磨片 | 平邊拋光 | 正倒金剛/花邊成型 | 正倒水磨片/花邊精磨 | 正倒水磨片/花邊精磨 | 正倒水磨片/花邊精磨 | 正倒拋光/花邊拋光 |

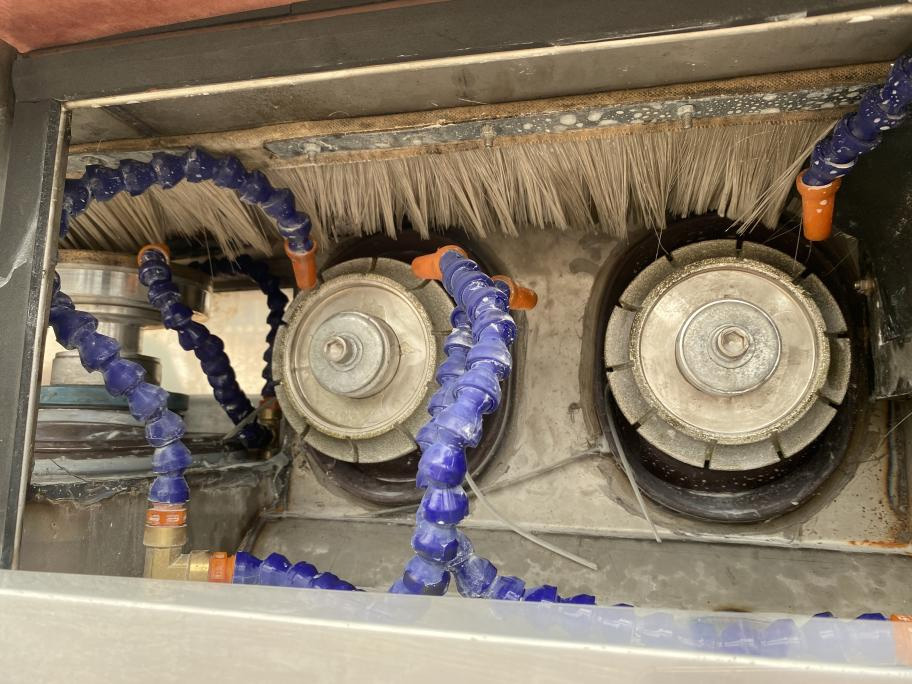

（一）磨輪配置：磨輪根據不同加工邊形要求，裝配對應磨輪。

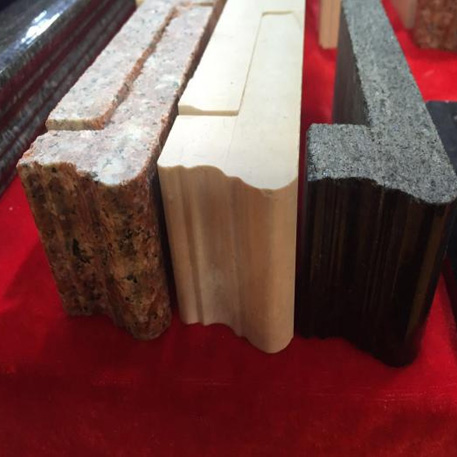

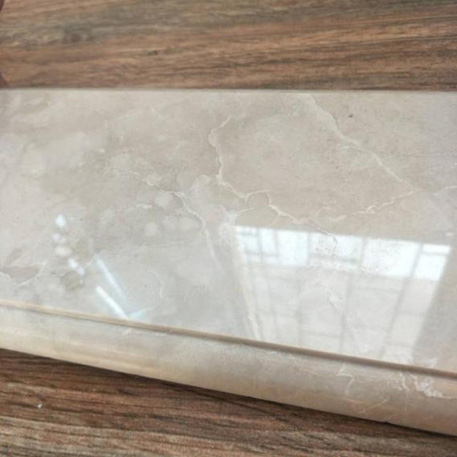

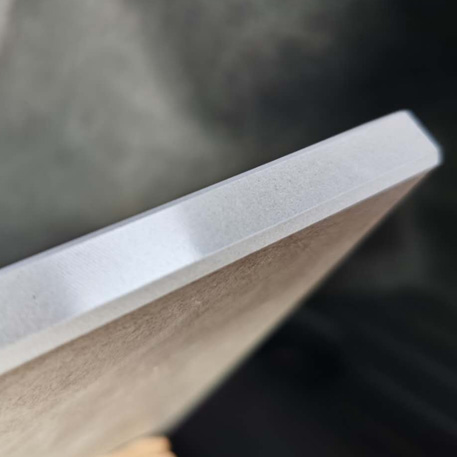

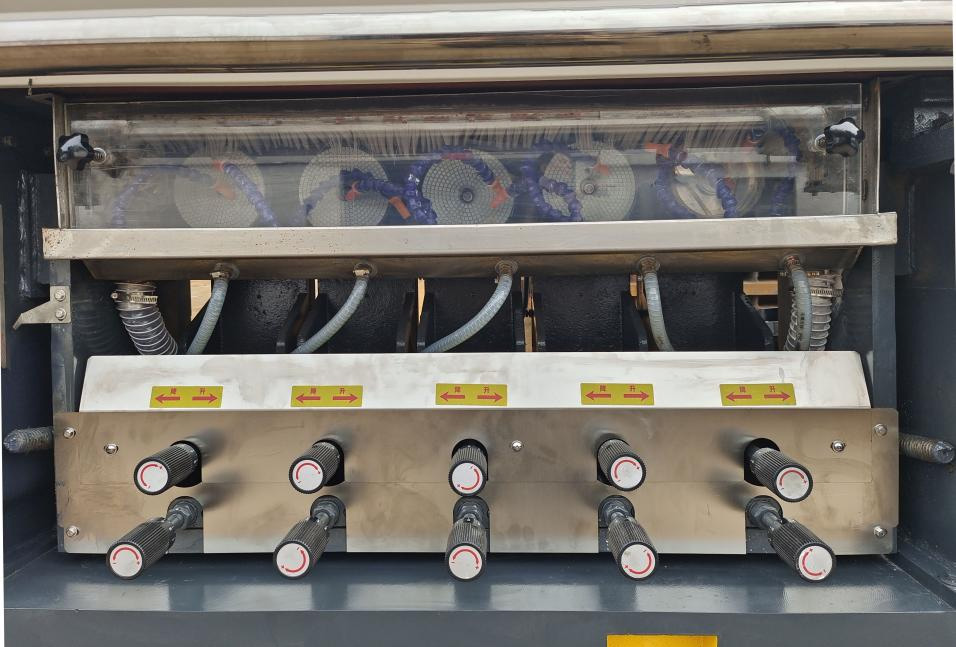

（二）擺角設計：9-13號電機采用可變角度設計，可以0-45°角變化。電機調平時可磨法國邊、圓邊、花邊等；調45度時可做倒角斜邊、大斜邊等。

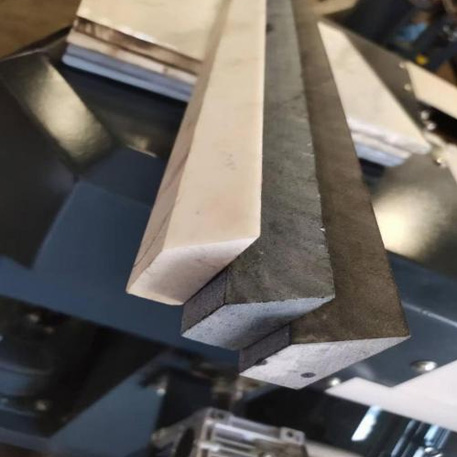

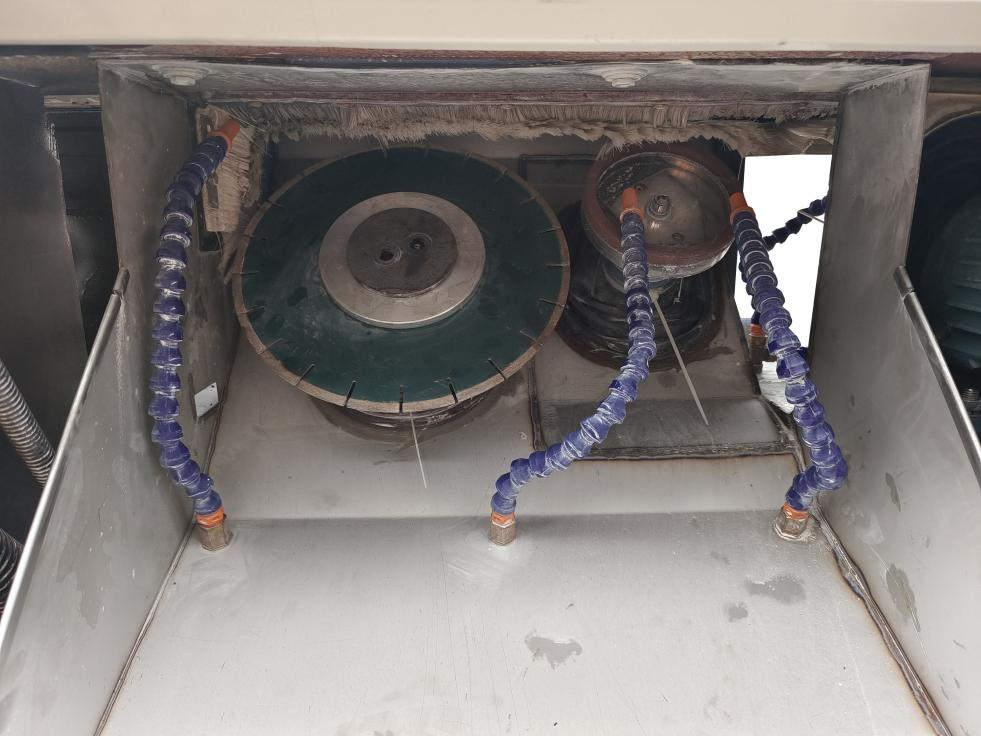

（三）雙背切功能：本機采用大功率電機，鋸片可一次性切割45度斜邊，搭配一個精磨可做巖板的45度無縫拼接工藝。

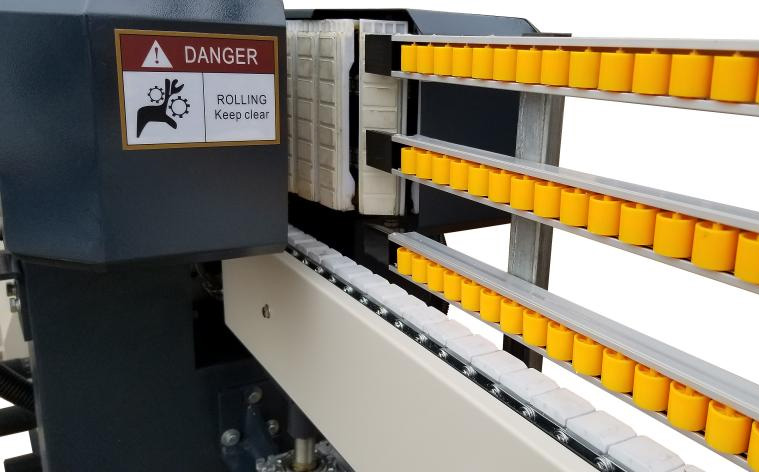

（四）鏈條傳輸：輸送鏈條經過打磨調整，輸送平穩，輸送壓板為專業石材白色壓板，傳送力足，經久耐磨。

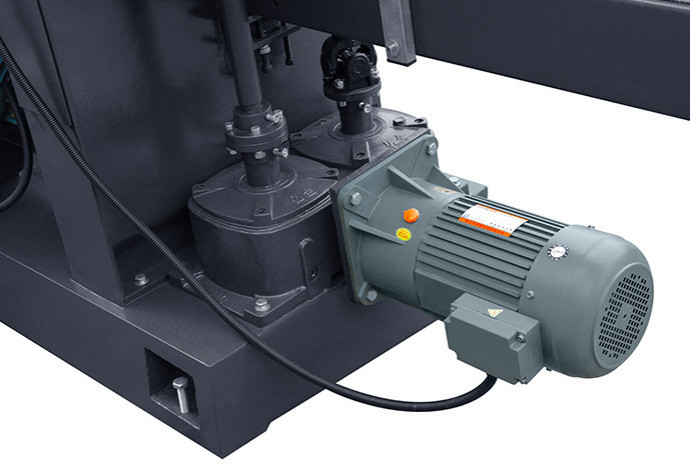

（五）變頻調速電機：直接操作面板上的旋轉開關，通過變頻器智能調節變換速度，省時省力，變速平穩，避免手動調節帶來的損壞。

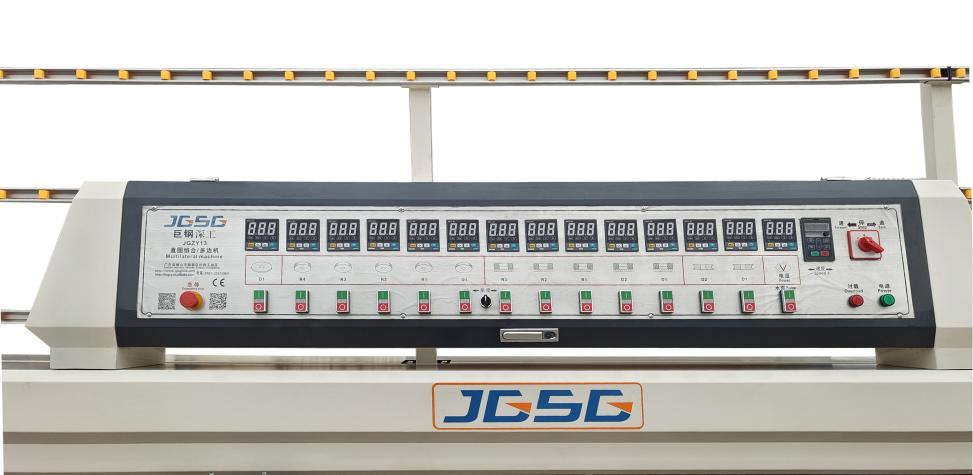

（六）電箱設計：電箱設計具有立體的工業感。門匡由2條液壓氣缸氣支撐，操作電箱開合簡單方便。使用電箱安全雙重保護，開時自動斷電，關時有安全鎖保障。采用數字電流表，使我們可以更直觀的觀察磨頭磨削情況。

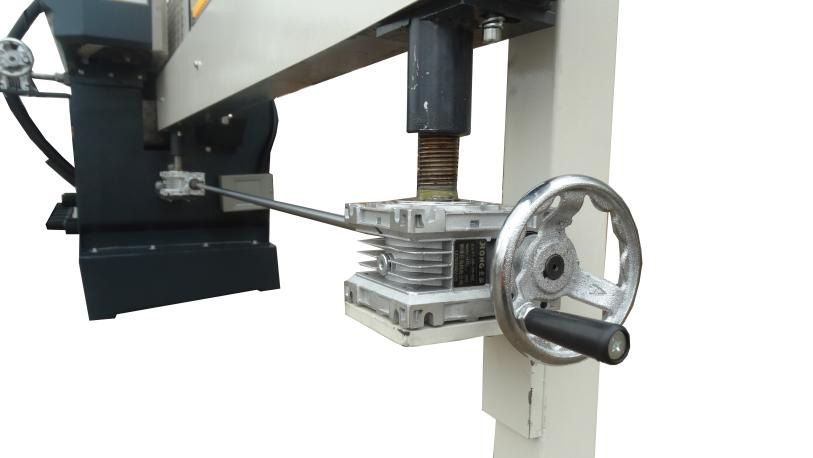

（七）導軌升降：兩個渦輪和提升桿分別安裝在兩側導軌上。優點是升降調整時兩側導軌容易保持在同一水平，省去了許多復雜的手動調整步驟，提高了工作效率。(注：根據客戶加工要求配置，且針對于小片加工）
- (1)、 開機前，應注意檢查磨輪的耗損情況，不要時更換磨輪，并且每次更換磨輪后都要堅持噴嘴的位置是否正確，否則需調整。
- (2)、 磨削工作前，應先空機運轉 5～10 分鐘，使得各個電機處于最佳的運行狀態，氧化鈰在水箱里得到充分的混合而使拋光輪更均勻地附著拋光粉。
-
(3)、潤滑:
A 位于主機最左端的機械變頻變速機，初次運轉 300 小時后第一次更換潤滑油，更換時，應去除殘余油污，以后，每天連續工作 10 小時以上者，每隔 3 個月更換一次；每天工作 10 小時一下者，每隔 6 個月更換一次。更 換時旋開減速機的透氣冒即可加油（油位 高度在油標居中位置），放油時， 旋開機械無級減速機下部的放油螺塞即可放出污油。建議用 150＃工業齒輪油（SY1172-80）。
B 對于與機械無級減速機直聯的主傳動渦輪箱的潤滑油更換制度與機械無級減速機相同。
C 對于磨頭拖板座，前導軌移動拖板座用油槍加注 N32 機械油保持良好潤滑。
D 對于擺角絲桿帶座軸承定期加注潤滑脂保持良好潤滑。
E 對于主傳動鏈條，每隔一個月加注一次潤滑脂，加注時，卸下主機左端的前、后護罩即可加注。對于輸送導軌的輸送鏈條，每隔兩個月加注一次潤滑脂，建議采用 ZL-1H(SY1413-80)合成鋰基潤滑脂。
- (4)、 根據水質情況及時對產品的質量要求，經常以短的周期清洗水箱及更換水。
- (1)、 控制電箱內有高壓電，非專業技術人員禁止打開電箱。
- (2)、禁止帶電打開控制電箱，在關電 1 分鐘內，控制電箱內可能存在對人體安全有危險的殘余高電壓。
- (3)、 非設計調試人員不得修改控制電箱中接線和開關設置。
| No.序號 | 品名 |
| 1 | 磨輪 |
| 2 | 鏈條 |
| 3 | 毛刷 |
| 4 | 萬向水管 |
| 5 | 雙色按鈕 |
| 6 | 數顯表 |
| 7 | 壓板 |
